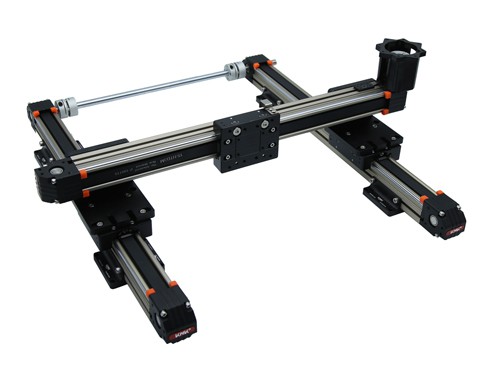

وحدة حامل قنطري بمحورين، في أنظمة الحركة الخطية
Gantry System, 2 Axis X-YY'
تتميز وحدة حامل قنطري بمحورين X-YY' في أنظمة الحركة الخطية بإمكانها تحقيق حركة سلسة في المحاور XY ثنائي الأبعاد، كما يُعد هذا النوع من نظام القنطرة قوي التحمل ومدعم بشكل جيد لأنه يتألف من محورين Y بالتوازي، كما أن المحور X يقف على الجانب وهو فعال لتثبيت وحدة الحركة في الاتجاه Z. ولذا، هذا النوع من نظام القنطرة في الحركة الخطية بمحورين X-YY والذي يتسم بالهيكل القنطري القوي والسلس يمكنه أن يلبي متطلبات الزبائن حتى في الاستخدامات الخاصة.
الخواص الفنية:- عرض القضيب/ السكة (اختياري) : 40/45/50/60/80mm
- الطول: 300mm-4000mm
- الاستقامة/ الانحناء: ≤0.03 / 300mm
- الحمل: ≤35KG
- الدقة: ≤0.1 mm
- طول المشي الفعال: 75/95/105/125/180mm
- مواصفات السير المتزامن (اختيارية): HTD 3M, W15mm; STD 5M, W20mm; STD 5M, W30mm
- وحدة الحركة الخطية أحادية المحور×3
- مجموعة عمود الربط×4
- كتيفة تثبيت المحرك×2
- الإطار الهيكلي×4
- مفاتيح التقارب الكهربائية×6
- لوحة التثبيت×2
- ذراع نقل الحركة×1
غالباً ما يحدث أن بعض أنظمة الحركة الخطية لا تتطابق مع الدليل الخطي المعياري، ولذلك، تصنع وتوفر شركتنا KNK أنظمة حركة خطية عالية الجودة ومخصصة بشكل يلبي متطلبات الزبائن على أتم وجه، حيث تمتلك الشركة فريق محترف يتمتع بمهار وكفاءة عالية في تصنيع وحدات الحركة الخطية المختلفة مثل أنظمة القنطرة والوحدة الخطية والدليل الخطي والمحمل الخطي.
