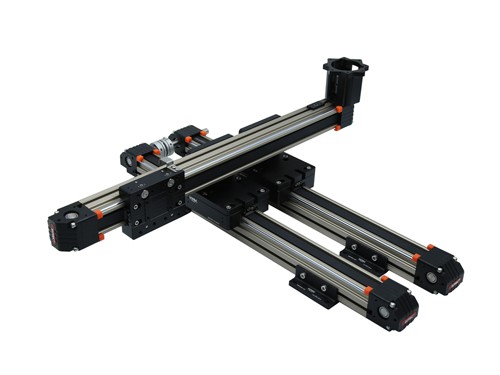

وحدة جسر قنطري بمحورين، في نظام الحركة الخطية
Gantry System, 2 Axis X-YY'

تتميز وحدة القنطرة ذات محورين X-YY' بإمكانها تحقيق حركة سلسة في المحاور XY ثنائي الأبعاد، ويُعد هذا النوع من نظام القنطرة قوي التحمل لأنه يتألف من محورين Y متوازيين، كما أن المحور X يقف على الجانب وهو فعال لتثبيت وحدة الحركة في الاتجاه Z. ولذا، هذا النوع من نظام القنطرة في الحركة الخطية ذات محورين X-YY والذي يشبه الكابولي، منتج يُعتبر مناسب ويلبي متطلبات بعض الاستخدامات الخاصة.

• عرض القضيب/ السكة (اختياري) : 40/45/50/60/80mm
• الطول: 300mm-4000mm
• الاستقامة/ الانحناء: ≤0.03 / 300mm
• الحمل: ≤35KG
• الدقة: ≤0.1 mm
• طول المشي الفعال: 75/95/105/125/180mm
• مواصفات السير المتزامن (اختيارية): HTD 3M, W15mm; STD 5M, W20mm; STD 5M, W30mm

• الوحدة الخطية أحادية المحور×3
• مجموعة عمود الربط×3
• كتيفة تثبيت المحرك×2
• الإطار الهيكلي×4
• مفاتيح التقارب الكهربائية×6
• لوحة التثبيت×1
